DynTIM界面材料导热系数测试仪

产品名称:

DynTIM界面材料导热系数测试仪
  • 产品简介

拨打电话15014190262,或电邮Damon_zhu@basicae.com与我们联系!


DynTIM是高精度的导热界面材料(TIM)的动态热特性测试设备,它与世界领先的半导体热特性测试仪T3Ster配合使用,形成行业领先的热瞬态测试解决方案,主要应用于导热胶等高导热性、高柔韧性导热界面材料的测试。


一、高精度的测试系统


DynTIM界面材料导热系数测试仪

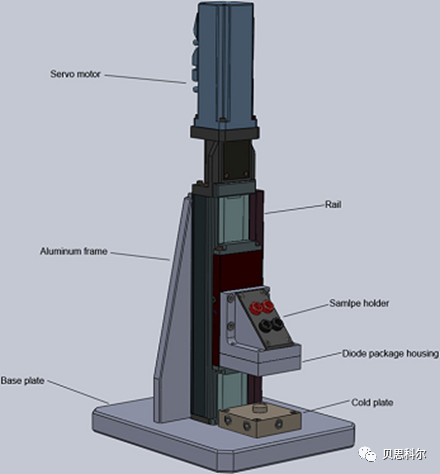

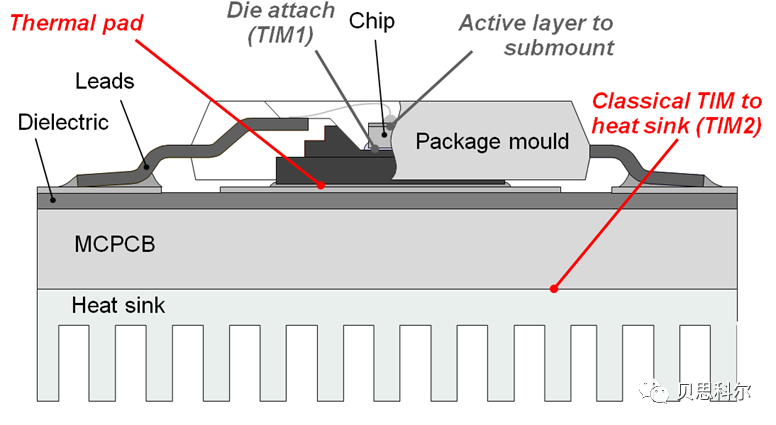

使用DynTIM时,先将热界面材料放置在真实的热测试环境中(即封装二极管和镀镍铜冷板之间),系统可自动将分辨率调至1微米,从而精确分辨出材料厚度的变化情况。


DynTIM界面材料导热系数测试仪

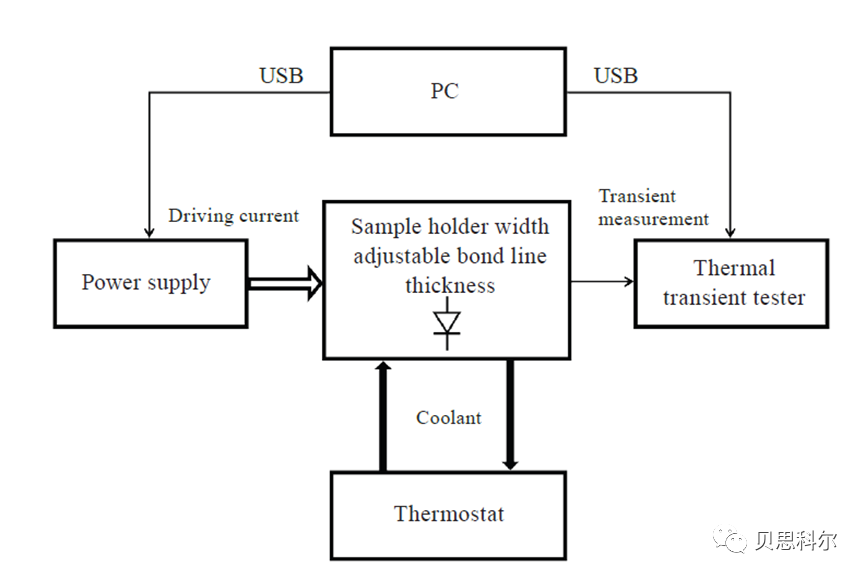

测试说明示意图


样品的导热系数是根据TIM材料厚度变化导致的热阻变化计算得出的,这种计算方法符合ASTM D5470标准。


测试中,系统只通过二极管的电压来计算温度,而精确的二极管电学测量参数直接保证了系统测量的准确性,温度分辨率高达0.01℃。


二、与T3Ster充分结合,快速、高效、自动化



DynTIM充分发挥了T3STer在高温环境下测量精度高的优势,加热二极管的电流是由DynTIM本身提供的,对T3Ster的控制也是通过DynTIM来实现的,操作简便。能够实现测量过程的全自动化,并帮助用户快速得到真实环境下的测量结果。


DynTIM界面材料导热系数测试仪


三、实现多种类型材料的测量



DynTIM可对以下三大类型材料行进测试:

1.   低粘性粘糊状材料,如润滑油脂等

2.   粘弹性材料,如垫圈垫片等

3.   不可压缩固体材料


以上所有类型材料的测试模式都由DynTIM实现自动控制,用户只需预先指定合适的材料类型



四、GUI 操作界面

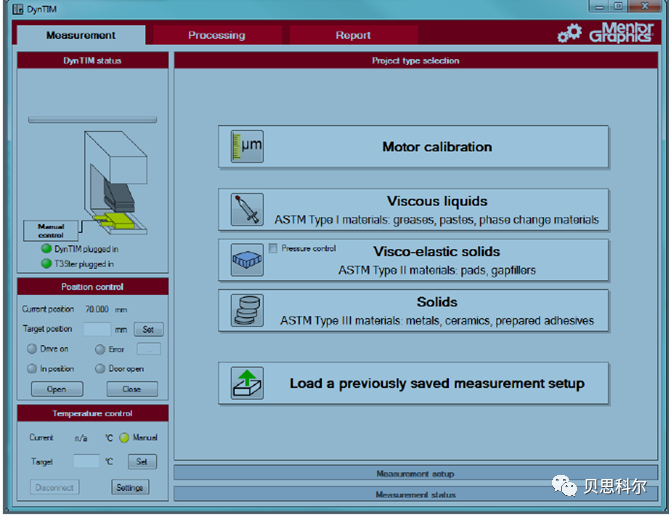

1、测试材料类型选择


DynTIM界面材料导热系数测试仪

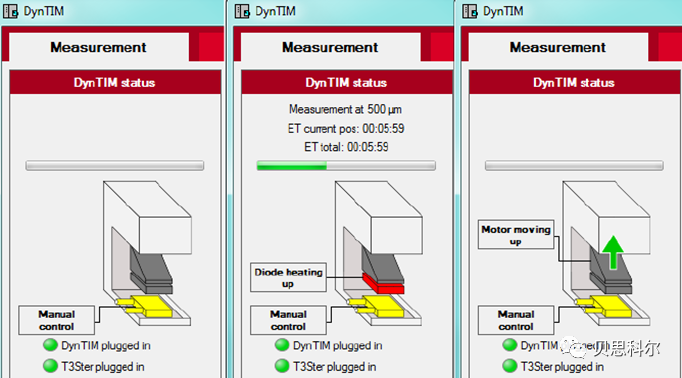

2、测试状态


DynTIM界面材料导热系数测试仪

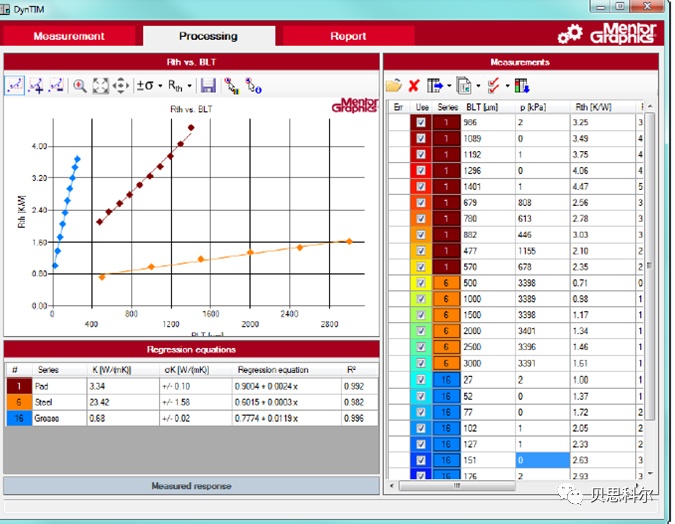

3、测试结果


DynTIM界面材料导热系数测试仪

DynTIM界面材料导热系数测试仪


五、与CFD软件紧密结合



DynTIM测量所得的导热系数测量数据也可导入到CFD仿真模型中,定义材料的热属性。如导入FloTERM或FloEFD中进行CFD计算。



六、BasiCAE可提供的解决方案一:


1、测试目的:热传导系数测试

2、产品配置:DynTIMS

3、测试参数:

1)   最大加热电流为5A

2)   测试对象热阻范围:0.01K/W-5K/W

3)   温度控制范围:5-90度(10W冷却能力);

4)   材料厚度范围:0-70mm

5)   材料最大直径:12.8mm

6)   压力范围:1060-3060kPa

7)   压力敏感度:80kPa

DynTIM界面材料导热系数测试仪

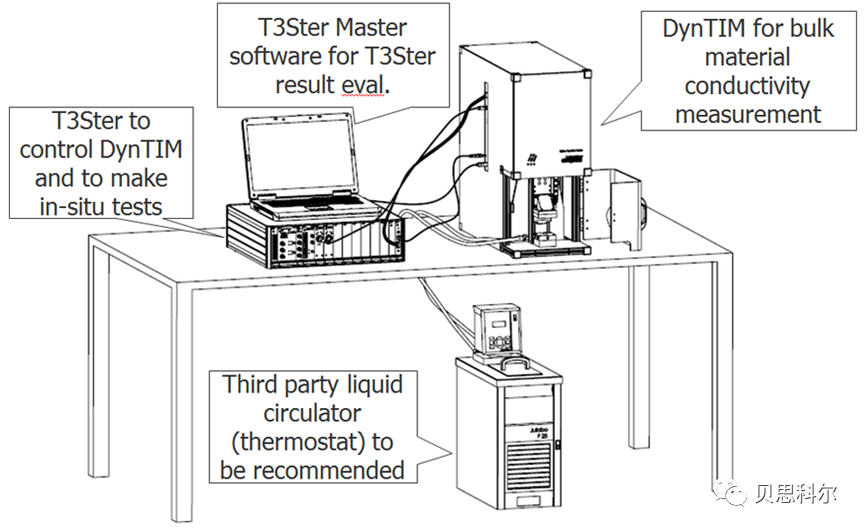

热传导系数测试解决方案示意图



七、BasiCAE可提供的解决方案二:


1、测试目的:热阻测试和热导率测试

2、产品配置:DynTIM+T3Ster

3、测试参数:

1)   最大加热电流为5A

2)   测试对象热阻范围:0.01K/W-5K/W

3)   温度控制范围:5-90度(10W冷却能力);可搭配外部温控器。

4)   材料厚度范围:0-70mm

5)   材料最大直径:12.8mm

6)   压力范围:1060-3060kPa

7)   压力敏感度:80kPa


DynTIM界面材料导热系数测试仪


测试举例:

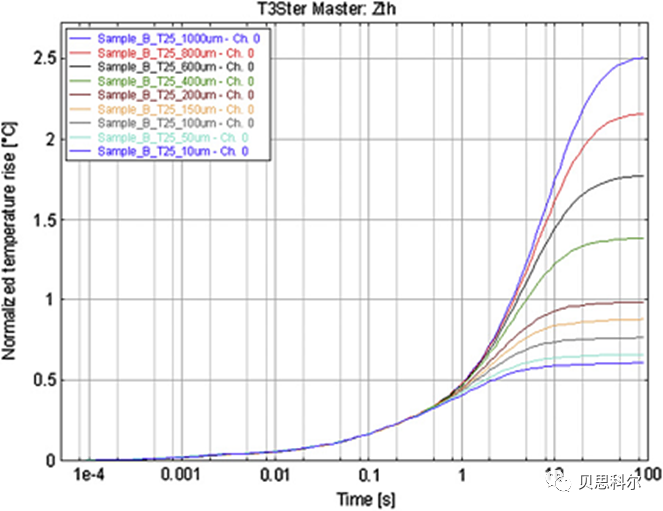

1、T3ster测试热界面材料在不同厚度下引起的瞬态热阻抗变化;


DynTIM界面材料导热系数测试仪

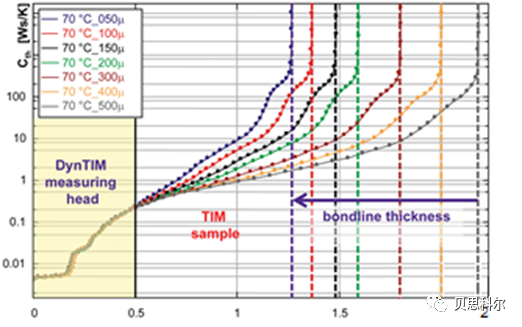

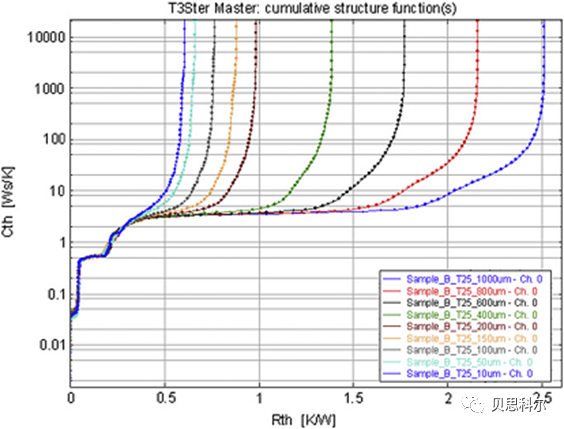

2、热界面材料在不同厚度下引起的结构函数的热阻热容变化


DynTIM界面材料导热系数测试仪

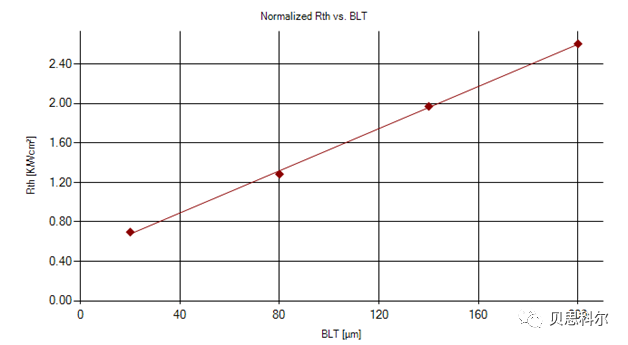

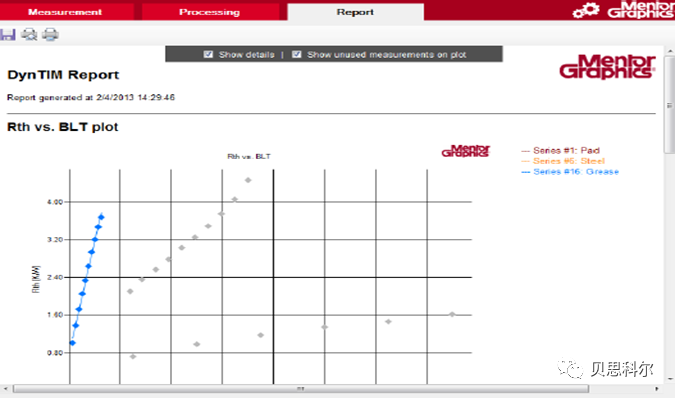

3、某材料的导热系数测试结果

DynTIM界面材料导热系数测试仪

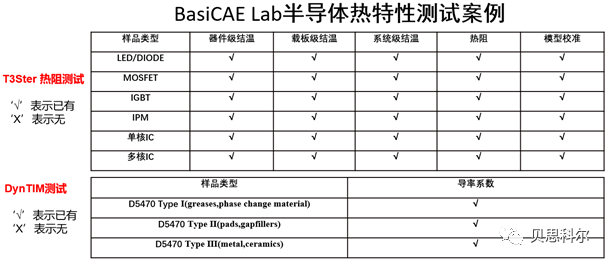

贝思科尔(BasiCAE),专注为国内高科技电子及半导体等行业提供先进的电子/结构设计、散热仿真分析、半导体热特性和热可靠性测试、界面材料热导率测试及设计数据信息化管理的解决方案和咨询服务。贝思科尔(BasiCAE)Lab具有丰富的界面材料热导率测试案例和测试经验,可以快速地响应客户测试需求,可以承接委托测试、Demo等技术服务。
