风洞是一种产生人造气流的管道,用于研究空气流经物体所产生的气动效应。ATS的产品能够为您提供包括风洞、风洞控制器、风速测试设备等在内的整套解决方案。
风洞的用途:

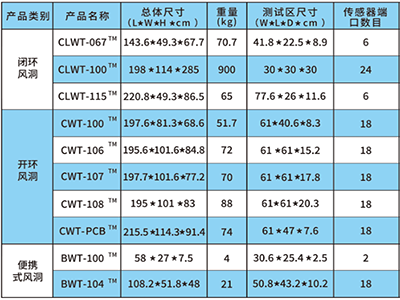

1.元器件研究:为半导体器件、IC的结到环境热阻的测试提供满足JESD51-6标准要求的强制对流环境。2.散热器热特性研究:可以测试不同尺寸的散热器在不同对流条件下的热特性和流阻。3.PCB板研究:研究PCB板在特定环境下的热量及流场分布。流场可视化:在特制的测试段内,通过观察烟雾或气泡等手段直接观察风洞内的流场分布。4.根据实际需求不同,我们提供了三种不同类别的风洞:闭环风洞、开环风洞和便携式风洞。闭环风洞能够改变风洞内的流速及温度;开环风洞只能改变流速;便携式风洞体积比较小,便于移动。
CWT-100TM
开环风洞。
CWT-100™是一款科研级的风洞,用于PCB板和元件级的测试。它用于空气流动状态识别和流动可视化,热阻测量和风扇P-Q的测试。
风洞可以用来识别自然对流和强制对流冷却的不同大小的散热器热特性。两个散热器可以并排测试比较两个散热器在相同环境下的热性能。测试实际的或模拟的PCB板的热和气流分布。
CWT-100™采用风扇盘产生空气流速,具有易于更换风扇盘的特点,以适应更大或更小的风扇。从而可以使测试段的风速可以从0.5m/s变化到10m/s。
CWT-100™在测试段的正面和侧面有18个传感器端口,用于插入各种传感器,如热电偶,皮托管,速度测量传感器等。它可以垂直和水平操作。测试部分采用Plexiglas™,便于流动显示。
PCB板被安装在测试段的一个柔性支架上。灵活的柔性支架允许用户自行设计和建造修改,以满足特定的需求。此外,安装板可以在两个方向上进行调整。
风洞通过筛网来抑制空气湍流流动,并在测试段提供均匀和接近均匀的空气流动。在出口和风扇前安装一个扩散器,帮助压力恢复,提供一个平稳的空气流动。
一个选配的加热器HP-97可以为热分析测试中的元件或散热器提供热量。它与表面平齐安装,因此在测试中的样品没有尺寸变化。
*不包括电源。
特点:
(1)元件温度测试:评估气流对元件、温度、PCB板响应和可靠性的影响。
(2)散热器特性:不同尺寸的散热器在自然对流和强迫对流情况下的热性能。
(3)传感器校准:测试段的匀速分布可以精确校准传感器。
(4)散热器对比:并排测试比较两个散热器在相同环境下的热性能。
(5)压降测试:测量给定流量的元件或PCB板上的压降。
(6)多PCB板测试:测试实际的或模拟的PCB板的热和气流分布。
(7)流可视化:通过所有的PlexiglasTM测试,通过烟雾或浮力气泡观察风洞内的流动分布。
(8)变速:通过控制风扇转速来改变流速。
(9)快速访问:快速更换测试样品通过测试段。
(10)传感器端口:通过传感器接口测量压力、速度和温度。
(11)方向:风洞可水平操作,也可垂直操作。
(12)建议使用配件:风洞控制器CLWTC-1000™、风洞控制器WTC-100 ™、高功率元件模拟器HP-97 ™、热线风速仪ATVS-NxT™。
CWT-106TM
定制化的科研级优质开环风洞。
CWT-106™是一款科研级的风洞,用于PCB板和元件级的测试。它用于空气流动状态识别和流动可视化,热阻测量和风扇P-Q的测试。大的测试段(24 × 24 × 6”)设计用于容纳多个PCB板,就像在典型的ATCA机箱中看到的那样。
风洞可以用来识别自然对流和强制对流冷却的不同大小的散热器热特性。两个散热器可以并排测试比较两个散热器在相同环境下的热性能。
CWT-106™可产生高达6m/s的均匀气流。安装在风洞出口段的五个可变直流风扇将外部空气吸入进风洞。采用风扇盘产生空气流速,具有易于更换风扇盘的特点,以适应更大或更小的风扇,应不同的气流范围需要。
风洞通过筛网来抑制空气湍流流动,并在测试段提供均匀和接近均匀的空气流动。
CWT-106™既可以垂直操作,也可以水平操作,测试部分采用PlexiglasTM,便于流动显示。
CWT-106™在测试段的正面和侧面有18个传感器端口,用于插入各种传感器,如热电偶,皮托管,速度测量传感器等。
PCB板被安装在测试段的一个柔性支架上。灵活的柔性支架允许用户自行设计和建造修改,以满足特定的需求。此外,安装板可以在两个方向上进行调整。
*不包括电源。
特点:
(1)多PCB板测试:测试实际的或模拟的PCB板的热和气流分布。
(2)流可视化:通过所有的Plexiglas™测试,通过烟雾或浮力气泡观察风洞内的流动分布。
(3)流动特性:高速流动,湍流强度很低。
(4)散热器特性:不同尺寸的散热器在自然对流和强迫对流情况下的热性能。
(5)散热器对比:并排测试比较两个散热器在相同环境下的热性能。
(6)元件测试:用于单个或多个元件测试。
(7)变速:通过控制风扇转速来改变空气流速。
(8)快速访问:快速更换测试样品通过测试段。
(9)传感器端口:通过传感器接口测量压力、速度和温度。
(10)传感器校准:测试段的匀速分布可以精确校准传感器。
(11)建议使用配件:烛台传感器、风洞控制器WTC-100™、高功率元件模拟器HP-97™、热线风速仪ATVS-NxT™。
