Dx-BST智能工具四大网络功能介绍,点击快看!

1. 单端网络检查

该功能能够全面扫描原理图中的所有单端网络,对其状态进行检测和管理。工具会自动列出所有存在的单端网络及其所在页面,用户通过双击网络名称即可快速跳转至对应的原理图页面,同时执行选中和放大操作,方便用户直观定位和查看网络结构及连接情况。此功能有效帮助工程师快速识别单端网络,排查设计中的可能问题,提高设计准确性。

Dx-BST智能工具四大网络功能介绍,点击快看!

2. 网络节点列表

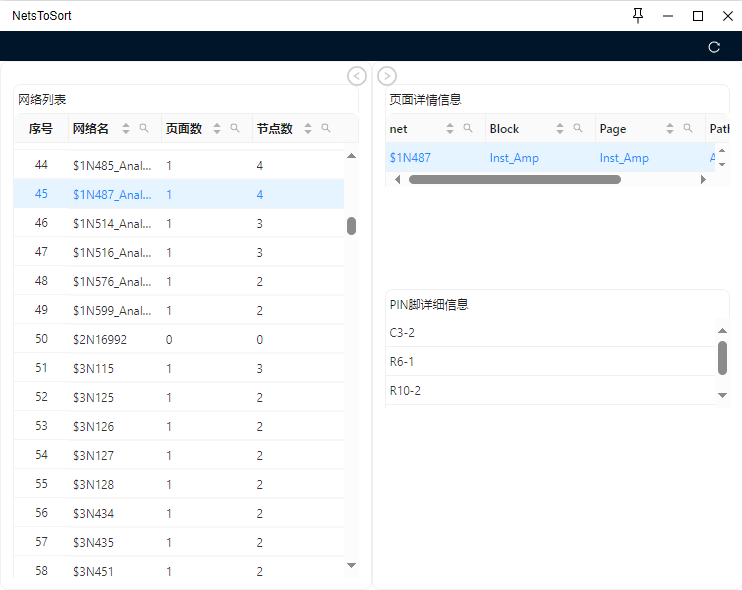

网络节点列表功能支持用户按照网络名称或特征在原理图中进行查找。查找结果会以窗口形式呈现,详细列出网络对应的页面和PIN脚信息。用户点击清单中的某个网络,系统会在全局或局部范围内高亮显示该网络的所有连接点,且自动跳转到相应的原理图页面,极大方便了网络追踪和分析。该功能提升了网络管理的效率与精度,助力复杂设计的调试和优化。

Dx-BST智能工具四大网络功能介绍,点击快看!

3. 网络快速选择

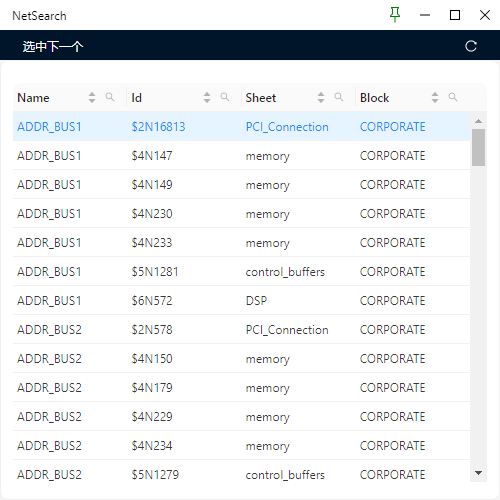

网络快速选择功能能够实时显示当前原理图中选中的网络,并一键详细列出该网络分布的所有页面。用户只需点击列表中的页面即可快速跳转,方便在不同页面间快速定位网络,提高操作的流畅性和设计维护效率。此功能适用于大规模电路设计中网络关联查看,帮助设计者快速掌握网络布局。

Dx-BST智能工具四大网络功能介绍,点击快看!

4. 网络连接性检查

网络连接性检查模块负责自动检测网络中的管脚开路与短路情况。具体功能包括:

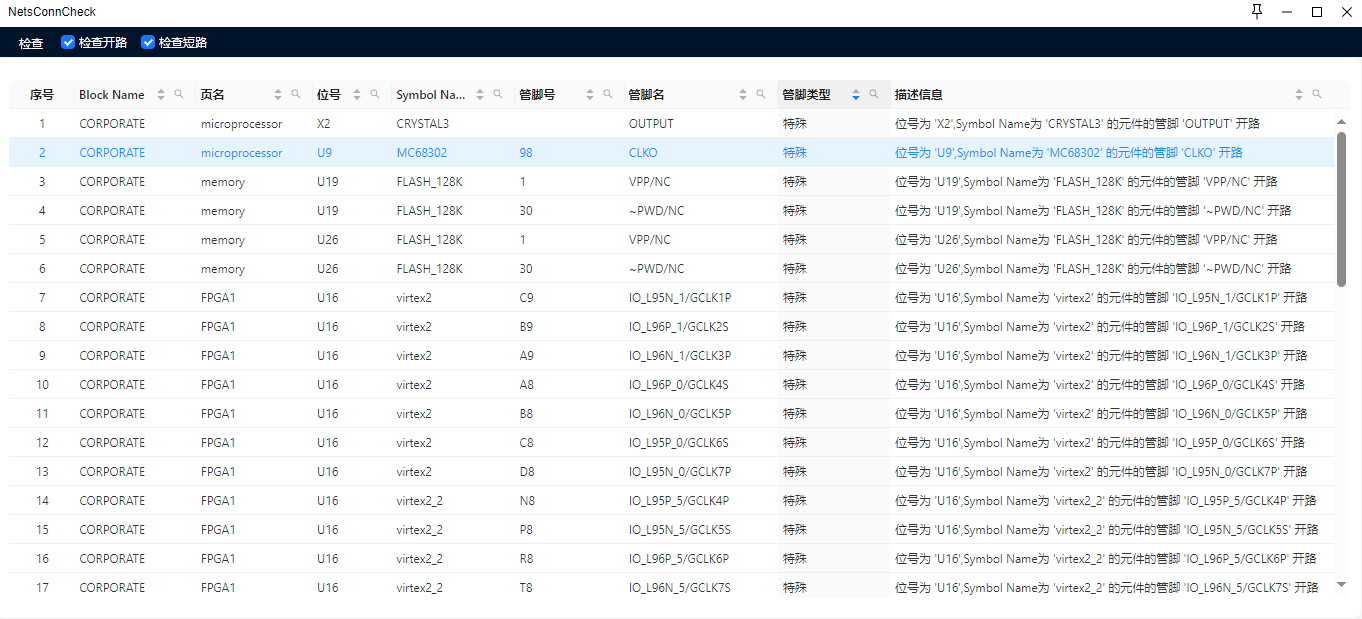

- 器件电源与地管脚短路检查,确保电源网络无异常连接。

- 器件电源与地及特定管脚开路检查,识别电路中潜在的断路风险。

该检测功能通过智能算法快速定位连接异常,及时提示设计人员进行修正,有效避免因连接问题造成的设计失误和后期制造风险。

Dx-BST智能工具四大网络功能介绍,点击快看!

总结

Dx-BST智能工具的网络相关功能以强大的检测、定位和管理能力,为PCB设计中的网络分析和问题排查提供了可靠保障。通过单端网络检查、网络节点列表、网络快速选择和网络连接性检查四大模块的协同工作,设计工程师能够更高效、更准确地完成网络设计验证与优化,提升电路设计质量和开发效率。
