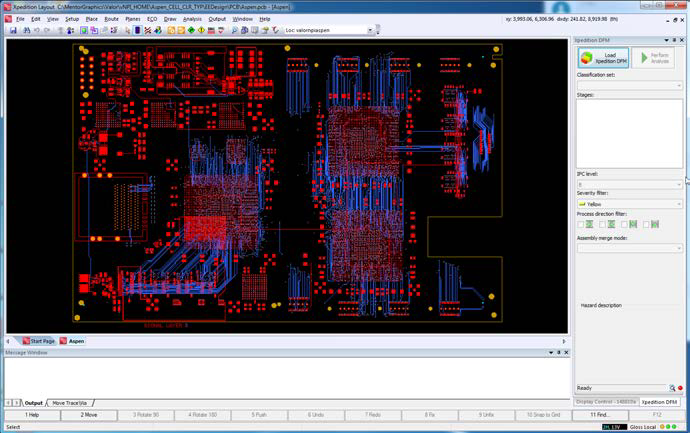

通过将Valor DFM技术集成在Xpedition Layout设计环境里,可以在设计阶段同步进行可制造性分析

概述

顺利地将复杂的现代化PCB带入量产并及时推向市场,是每一位PCB工程师、NPI工程师与PCB制造商共同的责任。NPI流程始于产品的设计优化,终于向制造商完整、清晰地传递PCB产品模型,其中有很多步骤都需要进行协调。

PCB设计阶段的更改决策会直接影响NPI的成败。PCB设计中若存在任何DFM问题,轻则导致设计不能按时发布,重则导致设计报废,造成代价高昂的损失。如果DFM仅仅是由您的PCB供应商或者SMT代工厂来执行, 而 PCB工程师没有合适的EDA工具来参与检查 那么良率 成本和可靠性将面临极大的风险。正因为如此,业界领先的电子设计公司的PCB工程师在设计阶段就开始同步使用“左移”的Valor DFM 进行检查,这样可以节省昂贵的改版成本,同时提升最终产品的质量。


特点

■ 设计和制造双驱动的自动化DFM分析

■ 嵌入Xpedition的Valor DFM技术

■ 使“左移”的价值最大化,助力快速、高质量的新产品导入

■ 采用领先的DFM技术,可以减少NPI阶段和大批量生产阶段因设计修改造成的返工

■ 可轻松、快捷地创建和优化的SMT拼板及PCB制造拼板

■ 对待投产的PCB产品模型进行最终生成和验证


集成化的Xpedition DFM

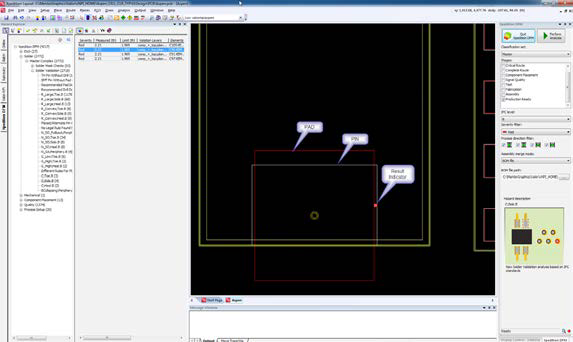

Xpedition DFM 验证可以在设计阶段就执行几百项DFM检查, 让您的设计更具竞争优势。在Xpedition环境里,PCB工程师不需要成为制造专家,就可以执行专家级的DFM分析。

另外, 您还可以在PCB设计的不同阶段进行增量DFM分析。通过增量DFM分析, 您可以在设计进入到下一阶段之前, 提前识别出设计中潜在的制造问题和需要改进的地方。这样避免了在最终DFM分析时还需要纠正早期的设计错误。


Xpedition


智能化、集成化的NPI产品模型

NPI产品模型比任何其他数据格式都更全面、智能、可靠,直接将NPI产品模型发送给制造工艺工程师,就可以满足制造、组装和测试过程中所有的数据要求。一个准确、完整且智能的产品模型在DFM分析过程中就可以同步完成。

所有关键的制造数据都可以自动地从Xpedition里提取出来,包括柔性电路的柔性区域等,这些数据也会同步的被读取到Valor NPI中进行DFM分析。


Xpedition


Xpedition               Xpedition

一个完整的产品模型就可以取代各种生产文件


高度结构化的Valor NPI制造产品模型可以集成各种形式的数据,包括:Valor元件库中的元器件数据,PCB表面工艺信息,SMT拼板数据,以及独立的各种工程图和文档数据,可以满足生产制造过程中的所有数据需求。


制造流程驱动的自动化DFM分析

您的供应商所采用的每种制造工艺都有不同的工艺要求,而每种工艺要求都需要独立的DFM规则。Valor NPI可以智能识别PCB设计数据中的固有属性,然后根据这些属性自动匹配适合的供应商制造工艺,最后Valor NPI会自动调用对应的DFM规则。这种智能化、自动化的分析就是一种极为快速和有效的DFM分析。


全面的DFM分析

您客户的设计可制造性程度如何?他所使用的DFM工具某种程度上决定了他的NPI的能力。对当今小型化多层板设计来说,人工检查无法提供可靠的DFM检查,简单的DFM工具不能用于检查制造流程中的各个方面。但是, Valor NPI验证软件可提供900多项DFM检查,可以支持所有类型的单板验证:FR4板、软硬结合板、软板甚至封装基板。

Xpedition

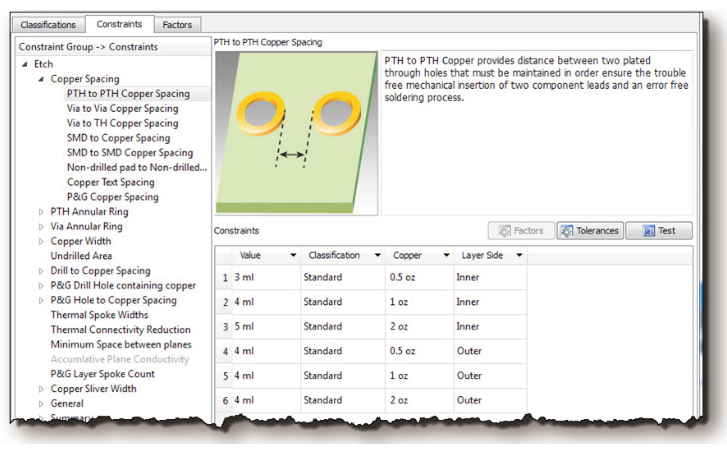

DFM 规则设置从未如此简单


这些检查能助您找到设计中存在问题的地方,以及需要进行DFM优化的地方。在设计的早期阶段就开始与客户交流这些设计改进机会,对双方都有利,这是一项强大的增值服务。

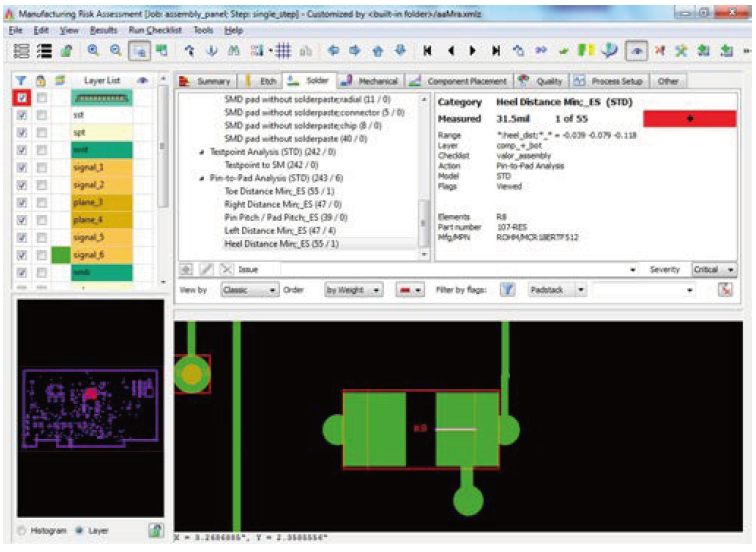

在Xpedition Hazard Explore中,DFM检查结果可以进行进一步分类和优先排序,这样您就能轻易地解决最关键的问题。您可定义每项检查的比重,从而决定如何对检查结果进行重要性排序。

除DFM分析外,Valor NPI还可检查设计网表与生产数据是否一致,避免出现短断路问题。Valor NPI甚至还能验证BOM与设计是否匹配,也能验证合格供应商清单(AVL)中的元件是否满足可焊接性要求。


了解生产风险

DFM验证不仅可识别客户PCB设计的哪些方面与您的制造能力不符,还能显示哪些方面可能产生低良率或现场失效,并通过红、黄和绿三种颜色指示严重程度。使用这样明显的颜色显示,PCB工程师可以在早期设计阶段就开始优化设计以便于制造,这样可以加速从试产到量产的步伐。

Xpedition

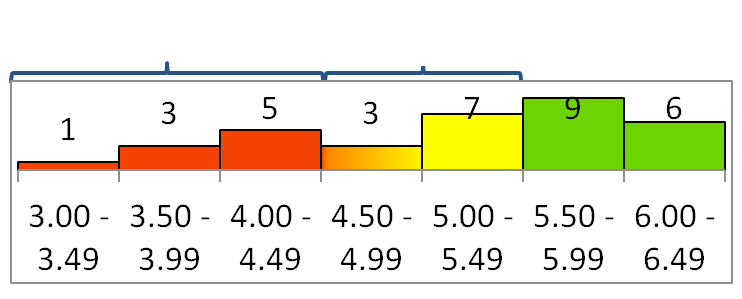

良率和产品可靠性的制造风险评估

Xpedition

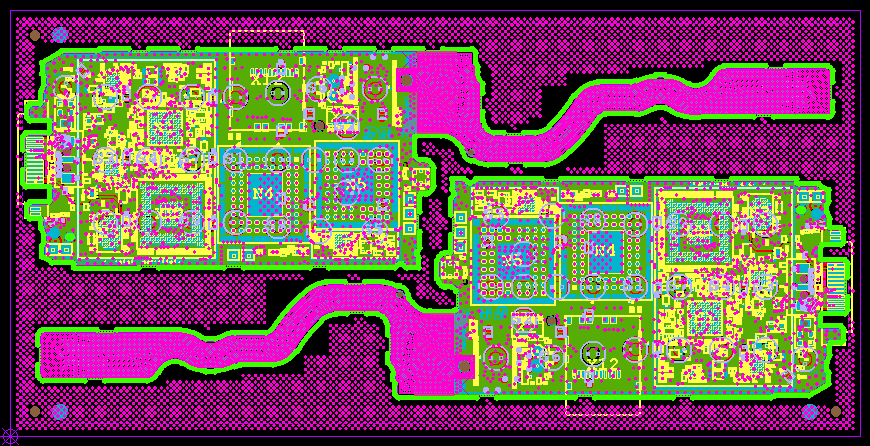

拼板设计和优化

任何形状的PCB都可以使用Valor NPI来创建和优化SMT拼板,您不再需要任何其他拼板工具。在Valor NPI中您可以使用光学点、定位孔、邮票孔和V形槽等多项功能,创建完整的SMT拼板。您也可在几分钟内

完成成本最低的PCB制造拼板。Valor NPI完成的拼板数据PCB制造商可以直接用于生产,避免了制造商重新设计并返回您审核等流程。

Xpedition


PCB产品模型交付升级

Valor NPI的制造产品模型可整合所有数据和信息,准确定义要如何制造、组装和测试产品,这也正是您的制造商所期望得到的信息。虽然这些数据的来源是PCBCAD,但这些数据以及客户所有的生产要求都可以直接集成于ValorNPI并成为经过验证的结构化数据,这样您的团队就无需再去查看和验证传统的大量图纸和文档。


Xpedition

ODB ++数据包含制造、组装和测试所需的一切数据,从而能高效快速地完成生产流程准备。您还可以使用Valor NPI极强的ODB ++查看功能,与团队共享和审查PCB设计。


与供应链同步

与最受PCB制造商青睐的DFM验证工具一样,Valor NPI是由同一个开发团队开发。设计、制造和组装流程都使用同一个NPI平台,可简化与客户和合作伙伴之间的供应链协作,从而提高NPI流程的速度和效率。

采用相同的规则甚至相同的设置来模拟设计该如何用于制造,可最大限度地减少客户的召回次数和设计变更请求,从而节省NPI环节的成本和时间。


支持的操作系统

• RedHat 6 和 7 x64

• Linux SUSE 12 x64

• Windows x64
